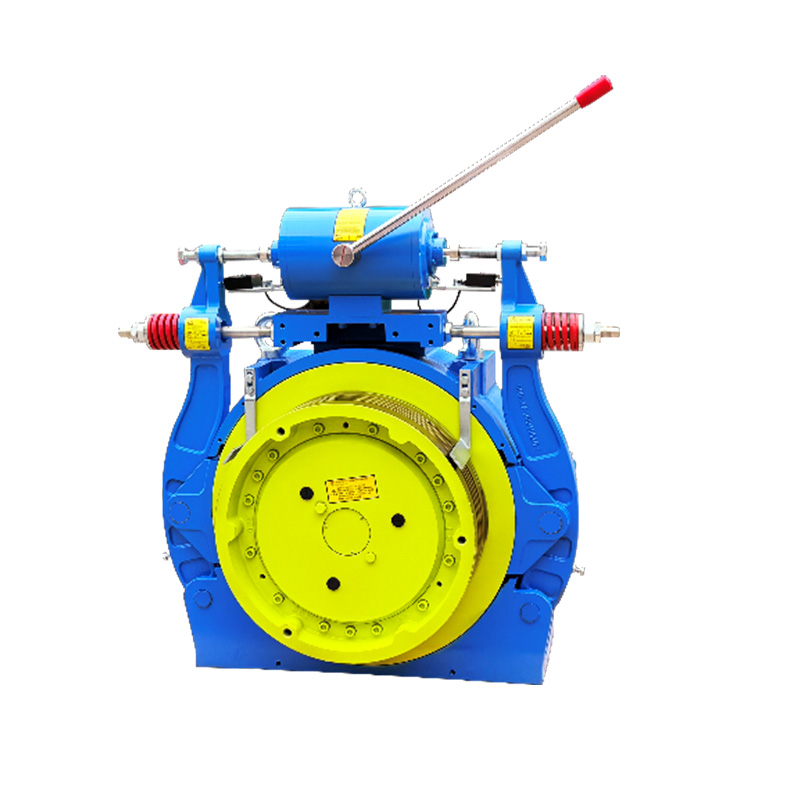

WTY1/SWTY1 (480mm Sheave) စီးရီးစက်များ
| စွမ်းရည် | 800 ကီလိုဂရမ်-2000 ကီလိုဂရမ် |
| ကြိုးခုန်ခြင်း။ | 2:1|1:1 |
| ဖြတ်တောက်ခြင်း။ | U |
| Foot Pad Flatness | <0.5 မီလီမီတာ |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP40 |
| လျှပ်ကာအတန်း | F |
| ဝင်ရိုးစွန်းများ | 32 |
| Duty Cycle | S5-40% |
| Motor Rated Voltage | AC380V |
| ဘရိတ် | ဗုံ |
| ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း | AC110V/DC110V |
DC ဘရိတ်အတွက် full-wave rectification power source
WTY1 နှင့် SWTY1 (480 မီလီမီတာ ကောက်လှိုင်း) စီးရီးများ - တစ်ထုပ် (ပြင်ပရဟတ်)
| မော်ဒယ် | စွမ်းရည် ကီလိုဂရမ် |
ဓာတ်လှေကားအမြန်နှုန်း ဒေါ် |
အဆင့်သတ်မှတ်ထားသော ရလဒ် kW |
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ A |
အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm |
အကြိမ်ရေ Hz |
Sheave Diameter မီလီမီတာ |
Torque ကမ္မဿကာ |
ကြိုးများ | Groove Dist မီလီမီတာ |
ဖြတ် ထောင့် |
Groove Angle | ကြိုးခုန်ခြင်း။ | Shaft Load ကီလိုဂရမ် |
ကိုင်တွယ်ပါ။ ဘီး | အဝေးမှ ဖြန့်ချိသည်။ | Inertia ကီလိုဂရမ် m^2 |
အလေးချိန် ကီလိုဂရမ် |
| SWTY1-800-100(480) | 800 | 1.0 | 4.9 | 14.0 | 40 | 10.6 | 480 | 1171 | 7-f12 | 18 | β=95° | γ=30° | ၁:၁ | ၅၅၀၀ | Y | Y | 11.50 | 660 |
| SWTY1-800-150(480) | 1.5 | 78 | 20.0 | 60 | 15.9 | 1254 | ||||||||||||
| SWTY1-800-160(480) | 1.6 | 8.4 | 20.0 | 64 | 17.0 | |||||||||||||
| SWTY1-800-175(480) | 1.75 | 9.1 | 20.0 | 70 | 18.6 | |||||||||||||
| SWTY1-800-200(480) | 2.0 | 10.5 | 25.0 | 80 | 21.2 | |||||||||||||
| SWTY1-800-250(480) | 2.5 | 13.1 | 30.0 | 99 | 26.5 | |||||||||||||
| SWTY1-1000-100(480) | 1000 | 1.0 | 6.5 | 17.0 | 40 | 10.6 | 480 | 1568 | 7-f12 | 18 | β=95° | γ=30° | ၁:၁ | ၅၅၀၀ | Y | Y | 12.00 | 690 |
| SWTY1-1000-150(480) | 1.5 | 9.8 | 26.0 | 60 | 15.9 | |||||||||||||
| SWTY1-1000-160(480) | 1.6 | 10.5 | 26.0 | 64 | 17.0 | |||||||||||||
| SWTY1-1000-175(480) | 1.75 | 11.4 | 26.0 | 70 | 18.6 | |||||||||||||
| SWTYl-1000-200(480) | 2.0 | 13.1 | 29.0 | 80 | 21.2 | |||||||||||||
| SWTY1-1000-250(480) | 2.5 | 16.3 | 35.0 | 99 | 26.5 | |||||||||||||
| ★SWTY1-1150-100(480) | 1150 | 1.0 | 6.5 | 17.0 | 40 | 10.6 | 480 | 1570 | 7-f12 | 18 | β=95° | γ=30° | ၁:၁ | S,500 | Y | Y | 12.00 | 690 |
| ★SWTY1-1150-150(480) | 1.5 | 9.8 | 26.0 | 60 | 15.9 | |||||||||||||
| ★SWTY1-1150-160(480) | 1.6 | 10.5 | 26.0 | 64 | 17.0 | |||||||||||||
| ★SWTY1-1150-175(480) | 1.75 | 11.5 | 26.0 | 70 | 18.6 | |||||||||||||
| ★SWTY1-1150-200(480) | 2.0 | 13.1 | 29.0 | 80 | 21.2 | |||||||||||||
| ★SWTY1-1150-250(480) | 2.5 | 16.4 | 35.0 | 99 | 26.5 | |||||||||||||
| WTY1-1600-100(480) | 1600 | 1.0 | 10.6 | 25.0 | 80 | 21.2 | 480 | 1277 | 7-f12 | 18 | β=95° | γ=30° | ၂:၁ | ၅၅၀၀ | Y | Y | 12.00 | 690 |
| WTY1-1600-150(480) | 1.5 | 16.0 | 40.0 | 119 | 31.8 | |||||||||||||
| WTY1-1600-160(480) | 1.6 | 17.0 | 40.0 | 127 | 34.0 | |||||||||||||
| WTY1-1600-175(480) | 1.75 | 18.6 | 40.0 | 139 | 37.1 | |||||||||||||
| WTY1-1600-200(480) | 2.0 | 21.3 | 45.0 | 159 | 42.4 | |||||||||||||
| WTY1-2000-100(480) | 2000 | 1.0 | 13.3 | 310 | 80 | 21.2 | 480 | 1596 | 7-f12 | 18 | β=95° | γ=30° | ၂:၁ | ၅၅၀၀ | Y | Y | 12.00 | 690 |
| WTY1-2000-150(480) | 1.5 | 20.0 | 47.0 | 119 | 31.8 | |||||||||||||
| WTY1-2000-160(480) | 1.6 | 21.3 | 47.0 | l၂၇ | 34.0 | |||||||||||||
| WTYI-2000-175(480) | 1.75 | 23.3 | 47.0 | 139 | 37.1 | |||||||||||||
| WTYl-2000-200(480) | 2.0 | 26.5 | 55.5 | 159 | 42.4 |
မှတ်စုများ-
1."★"အမှတ်အသားဖြင့်၊ လက်ကျန်အချိုးသည် 0.48~0.5 ဖြစ်သည်။
2.Brake များသည် AC110V နှင့် DC110V တို့ကို ရွေးချယ်နိုင်သည်၊ အခြားဘရိတ်ဗို့အား ကျေးဇူးပြု၍ အင်ဂျင်နီယာများနှင့် တိုင်ပင်ပါ။
3.AC ဘရိတ်ကို controller ဖြင့်တပ်ဆင်ထားပြီး၊ step-down transformer မလိုအပ်ပါ။DC ဘရိတ်သည် ဗို့အားရွေးချယ်မှု၏ 50% ဗို့အားကို ကိုင်ထားကြောင်း အာမခံရန်အတွက် ဗီရိုထဲတွင် step-down transformer လိုအပ်ပါသည်။
