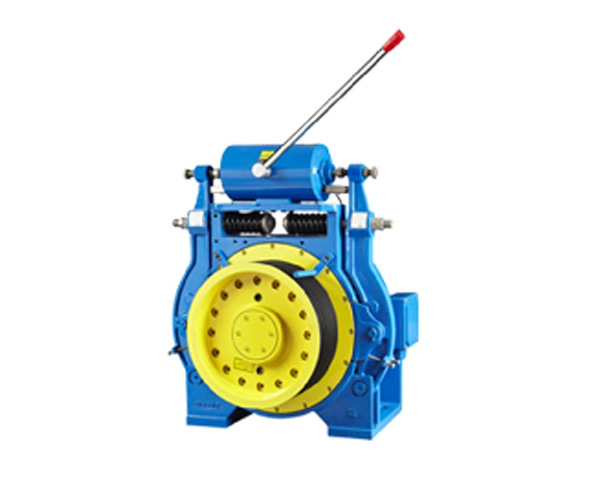

အောက်ပါတို့သည် အရည်အသွေးမြင့် WTY1/SWTY1(400MM) MR Passenger Elevator ၏ နိဒါန်းဖြစ်သည်၊ ၎င်းကို သင့်အား ပိုမိုကောင်းမွန်စွာ နားလည်နိုင်ရန် ကူညီပေးရန် မျှော်လင့်ပါသည်။ ပိုမိုကောင်းမွန်သောအနာဂတ်ကိုဖန်တီးရန် ကျွန်ုပ်တို့နှင့် ဆက်လက်ပူးပေါင်းလုပ်ဆောင်ရန် မိတ်ဟောင်းမိတ်သစ်များကို ကြိုဆိုပါသည်။
WTY1/WTY1-C စီးရီးစက်များ
| စွမ်းရည် | 630 ကီလိုဂရမ်-1600 ကီလိုဂရမ် |
| ကြိုးခုန်ခြင်း။ | ၂:၁ |
| ဖြတ်တောက်ခြင်း။ | U |
| Foot Pad Flatness | <0.5 မီလီမီတာ |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP40 |
| လျှပ်ကာအတန်း | F |
| ဝင်ရိုးစွန်းများ | 20 |
| Duty Cycle | S5-40% |
| Motor Rated Voltage | AC380V |
| ဘရိတ် | ဗုံ |
| ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း | AC110V/DC110V |
DC ဘရိတ်အတွက် full-wave rectification power source
မှတ်စုများ- 1.ဘရိတ်များသည် AC110V နှင့် DC110V တို့ကို ရွေးချယ်နိုင်သည်၊ အခြားဘရိတ်ဗို့အား ကျေးဇူးပြု၍ အင်ဂျင်နီယာများနှင့် တိုင်ပင်ပါ။ 2.AC ဘရိတ်ကို controller တပ်ဆင်ထားပြီး၊ step-down transformer မလိုအပ်ပါ။ DC ဘရိတ်သည် ဗို့အားကိုင်ထားသော ဗို့အား၏ 50% ဖြစ်ကြောင်း အာမခံရန်အတွက် ကက်ဘိနက်အတွင်း အဆင့်ဆင့်ဆင်းထားသော ထရန်စဖော်မာ လိုအပ်သည်။
WTY1/WTY1-C စီးရီး- တစ်ခုတည်းထုပ်ပိုး (ပြင်ပရဟတ်ယာဉ်)
| မော်ဒယ် | စွမ်းရည် ကီလိုဂရမ် |
ဓာတ်လှေကားအမြန်နှုန်း ဒေါ် |
အဆင့်သတ်မှတ်ထားသော ရလဒ် kW |
လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ A |
အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm |
အကြိမ်ရေ Hz |
Sheave Diameter မီလီမီတာ |
Torque ကမ္မဿကာ |
ကြိုးများ | Groove Dist မီလီမီတာ |
ဖြတ် ထောင့် |
Groove Angle | ကြိုးခုန်ခြင်း။ | Shaft Load ကီလိုဂရမ် |
လက်ကိုင်ဘီး | အဝေးမှ ဖြန့်ချိသည်။ | Inertia ကီလိုဂရမ် m^2 |
အလေးချိန် ကီလိုဂရမ် |
| WTY1-630-100 | 630 | 1.0 | 4.3 | 11.0 | 95 | 15.9 | 400 | 432 | 4-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | 3000 | Y | Y | 3.45 | 330 |
| WTY1-630-150 | 1.5 | 6.4 | 16.5 | 143 | 23.9 | 425 | ||||||||||||
| WTY1-630-160 | 1.6 | 6.8 | 16.5 | 153 | 25.5 | |||||||||||||
| WTY1-630-175 | 1.75 | 7.4 | 16.5 | 167 | 27.8 | 423 | ||||||||||||
| WTY1-630-200 | 2.0 | 8.7 | 20.0 | 191 | 31.8 | 435 | 5-Φ10 | 3.77 | ||||||||||
| WTY1-630-250 | 2.5 | 10.9 | 24.0 | 239 | 39.8 | |||||||||||||
| WTY1-800-100 | 800 | 1.0 | 5.4 | 12.0 | 95 | 15.9 | 400 | 543 | 5-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၃၀၀၀ | Y | Y | 3.45 | 330 |
| WTY1-800-150 | 1.5 | 8.1 | 20.0 | 143 | 23.9 | 540 | ||||||||||||
| WTY1-800-160 | 1.6 | 8.6 | 20.0 | 153 | 25.5 | 537 | ||||||||||||
| WTY1-800-175 | 1.75 | 9.6 | 20.0 | 167 | 27.8 | 549 | ||||||||||||
| WTY1-800-200 | 2.0 | 11.0 | 25.0 | 191 | 31.8 | 550 | 3.77 | |||||||||||
| WTY1-800-250 | 2.5 | 13.8 | 30.0 | 239 | 39.8 | |||||||||||||
| WTY1-l000-100 | 1000 | 1.0 | 6.4 | 15.0 | 95 | 15.9 | 400 | 640 | 5-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၃၀၀၀ | Y | Y | 3.77 | 330 |
| WTY1-1000-150 | 1.5 | 10.0 | 26.0 | 143 | 23.9 | 665 | ||||||||||||
| WTY1-1000-160 | 1.6 | 10.7 | 26.0 | 153 | 25.5 | |||||||||||||
| WTY1-1000-175 | 1.75 | 11.7 | 26.0 | 167 | 27.8 | 669 | ||||||||||||
| WTY1-1000-200 | 2.0 | 13.3 | 30.0 | 191 | 31.8 | 665 | 6-Φ10 | 400 | ||||||||||
| WTY1-1000-250 | 2.5 | 16.6 | 36.0 | 239 | 39.8 | |||||||||||||
| WTY1-1150-100-C | 1150 | 1.0 | 7.6 | 19.0 | 95 | 15.9 | 400 | 763 | 6-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၃၀၀၀ | Y | Y | 3.77 | 410 |
| WTY1-1150-150-C | 1.5 | 11.4 | 28.0 | 143 | 23.9 | |||||||||||||
| WTY1-1150-160-C | 1.6 | 12.2 | 28.0 | 153 | 25.5 | |||||||||||||
| WTY1i-1150-175-C | 1.75 | 13.3 | 28.0 | 167 | 27.8 | |||||||||||||
| WTY1-1150-200-C | 2.0 | 15.3 | 32.0 | 191 | 31.8 | |||||||||||||
| WTY1-1150-250-C | 2.5 | 19.1 | 40.0 | 239 | 39.8 | |||||||||||||
| WTY1-1250-100 | 1250 | 1.0 | 8.5 | 19.0 | 95 | 15.9 | 400 | 850 | 6-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၄၅၀၀ | Y | Y | 7.30 | 505 |
| WTY1-1250-150 | 1.5 | 12.7 | 32.0 | 143 | 23.9 | 845 | ||||||||||||
| WTY1-1250-160 | 1.6 | 13.5 | 320 | 153 | 25.5 | 845 | ||||||||||||
| WTY1-1250-175 | 175 | 14.8 | 32.0 | 167 | 27.8 | 846 | ||||||||||||
| WTY1-1250-200 | 2.0 | 17.0 | 35.0 | 191 | 31.8 | 845 | ||||||||||||
| WTY1-1250-250 | 2.5 | 21.2 | 44.0 | 239 | 39.8 | 846 | ||||||||||||
| WTY1-1350-100 | 1350 | 1.0 | 9.3 | 24.0 | 95 | 15.9 | 400 | 934 | 8-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၄၅၀၀ | Y | Y | 7.30 | 505 |
| WTY1-1350-150 | 1.5 | 14.0 | 35.0 | 143 | 23.9 | |||||||||||||
| WTY1-1350-160 | 1.6 | 14.9 | 35.0 | 153 | 25.5 | |||||||||||||
| WTY1-1350-175 | 1.75 | 16.3 | 35.0 | 167 | 27.8 | |||||||||||||
| WTY1-1350-200 | 2.0 | 18.7 | 47.5 | 191 | 31.8 | |||||||||||||
| WTY1-t350-250 | 2.5 | 23.4 | 53.0 | 239 | 39.8 | |||||||||||||
| WTY1-1600-100 | 1600 | 1.0 | 10.8 | 25.0 | 95 | 15.9 | 400 | 1086 | 8-Φ10 | 16 | β=95° | γ=30° | ၂:၁ | ၄၅၀၀ | Y | Y | 7.30 | 515 |
| WTY1-1600-150 | 1.5 | 16.3 | 40.0 | 143 | 23.9 | |||||||||||||
| WTY1-1600-160 | 1.6 | 17.4 | 40.0 | 153 | 25.5 | |||||||||||||
| WTY1-1600-175 | 1.75 | 19.0 | 40.0 | 167 | 27.8 | |||||||||||||
| WTY1-1600-200 | 2.0 | 21.7 | 50.0 | 191 | 31.8 | 525 | ||||||||||||
| WTY1-1600-250 | 2.5 | 27.2 | 62.5 | 239 | 39.8 |
ပုံကြမ်းရေးဆွဲခြင်း အတိုင်းအတာ
| စွမ်းရည် (ကီလိုဂရမ်) |
ဓာတ်လှေကား မြန်နှုန်း(m/s) |
ကြိုးခုန်ခြင်း။ | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | ΦD1 |
| 630 | ၁.၀-၂.၅ | ၂:၁ | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 |
| 800 | ၁.၀-၂.၅ | ||||||||||||||||
| 1000 | ၁.၀-၁.၇၅ | ||||||||||||||||
| 2.0-2.5 | 84 | 29 | 223.5 | 334.5 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 290 | 30 | 370 | ||
| 1150 | ၁.၀-၂.၅ | 84 | 33 | 237 | 345 | / | / | 350 | 560 | / | 717 | 753 | / | 300 | 40 | 550 | |
| 1250 | ၁.၀-၂.၅ | 181 | 110.5 | 290.5 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 290 | 30 | 550 | |
| 1350 | ၁.၀-၂.၅ | ||||||||||||||||
| 1600 | ၁.၀-၂.၅ |
SWTY1 စီးရီးစက်များ
| စွမ်းရည် | 450 ကီလိုဂရမ်-800 ကီလိုဂရမ် |
| ကြိုးခုန်ခြင်း။ | ၁:၁ |
| ဖြတ်တောက်ခြင်း။ | U |
| Foot Pad Flatness | <0.5 မီလီမီတာ |
| ကာကွယ်မှုအဆင့်သတ်မှတ်ချက် | IP40 |
| လျှပ်ကာအတန်း | F |
| ဝင်ရိုးစွန်းများ | 20 |
| Duty Cycle | S5-40% |
| Motor Rated Voltage | AC380V |
| ဘရိတ် | ဗုံ |
| ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း | AC110V/DC110V |
DC ဘရိတ်အတွက် full-wave rectification power source
WTY1 စီးရီးများ (ROPING 1:1 SI)
| သတ်မှတ်ချက် | စွမ်းရည် ကီလိုဂရမ် |
ဓာတ်လှေကားအမြန်နှုန်း ဒေါ် |
အဆင့်သတ်မှတ်ထားသော ရလဒ် kw |
လက်ရှိအဆင့်သတ်မှတ်ထားသည်။ A |
အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm |
အကြိမ်ရေ Hz |
Sheave Diameter မီလီမီတာ |
Torque ကမ္မဿကာ |
ကြိုးများ | Groove Dist မီလီမီတာ |
ထောင့်ဖြတ် | Groove Angle | ကြိုးခုန်ခြင်း။ | Shaft Load ကီလိုဂရမ် |
လက်ကိုင်ဘီး | အဝေးမှ ဖြန့်ချိသည်။ | Inertia ကီလိုဂရမ် m^2 |
အလေးချိန် ကီလိုဂရမ် |
| SWTY1-450-100 | 450 | 1.0 | 2.9 | 9.0 | 48 | 8.0 | 400 | 571 | 5-Φ10 | 16 | β=95° | γ=30° | ၁:၁ | ၃၀၀၀ | Y | Y | 3.77 | 330 |
| SWTY1-450-150 | 1.5 | 4.3 | 13.0 | 72 | 11.9 | |||||||||||||
| SWTY1-450-160 | 1.6 | 4.6 | 13.0 | 76 | 12.7 | |||||||||||||
| SWTY1-450-175 | 1.75 | 5.0 | 13.0 | 84 | 13.9 | |||||||||||||
| SWTY1-630-100 | 630 | 1.0 | 4.0 | 12.0 | 48 | 8.0 | 400 | 799 | 6-Φ10 | 16 | β=95° | γ=30° | ၁:၁ | ၄၅၀၀ | Y | Y | 7.3 | 505 |
| SWTY1-630-150 | 1.5 | 6.0 | 18.0 | 72 | 11.9 | |||||||||||||
| SWTY1-630-160 | 1.6 | 6.4 | 18.0 | 76 | 12.7 | |||||||||||||
| SWTY1-630-175 | 1.75 | 7.0 | 18.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-100 | 800 | 1.0 | 5.1 | ၁၂ .၀ | 48 | 8.0 | 400 | 1015 | 8-Φ10 | 16 | β=95° | γ=30° | ၁:၁ | ၄၅၀၀ | Y | Y | 7.3 | 515 |
| SWTY1-800-150 | 1.5 | 7.6 | 19.0 | 72 | 11.9 | |||||||||||||
| SWTY1-800-160 | 1.6 | 8.1 | 19.0 | 76 | 12.7 | |||||||||||||
| SWTY1-800-175 | 1.75 | 8.9 | 19.0 | 84 | 13.9 | |||||||||||||
| SWTY1-800-200 | 2.0 | 10.2 | 25.0 | 95 | 15.9 | |||||||||||||
| SWTY1-800-250 | 2.5 | 12.7 | 31.0 | 119 | 19.9 |
မှတ်စုများ-
1.SWTY1 စီးရီးလက်ကျန်အချိုးသည် 0.42~0.5 ဖြစ်သည်။
2.Brake များသည် AC110V နှင့် DC110V တို့ကို ရွေးချယ်နိုင်သည်၊ အခြားဘရိတ်ဗို့အား ကျေးဇူးပြု၍ အင်ဂျင်နီယာများနှင့် တိုင်ပင်ပါ။
3.AC ဘရိတ်ကို controller တပ်ဆင်ထားပြီး၊ step-down transformer မလိုအပ်ပါ။ DC ဘရိတ်သည် ဗို့အား ကိုင်ဆောင်ထားသော ဗို့အား၏ 50% ဖြစ်ကြောင်း အာမခံရန်အတွက် ဗီရိုထဲတွင် အဆင့်ဆင့်ဆင်းထားသော ထရန်စဖော်မာ လိုအပ်သည်။
ပုံကြမ်းရေးဆွဲခြင်း အတိုင်းအတာ
| စွမ်းရည် (ကီလိုဂရမ်) | ဓာတ်လှေကားအမြန်နှုန်း(m/s) | D1 | D2 | D3 | D4 | D5 | D6 | W1 | W2 | W3 | W4 | H1 | H2 | ΦD1 |
| 450 | ၁.၀-၁.၇၅ | 76 | 29 | 217 | 309 | 90 | 190 | 350 | 560 | 110 | 695 | 750 | 235 | 370 |
| 630 | ၁.၀-၁.၇၅ | 181 | 110.5 | 291 | 436 | 122.5 | 215 | 380 | 600 | 111.5 | 714 | 825 | 239 | 550 |
| 800 | ၁.၀-၂.၅ |
