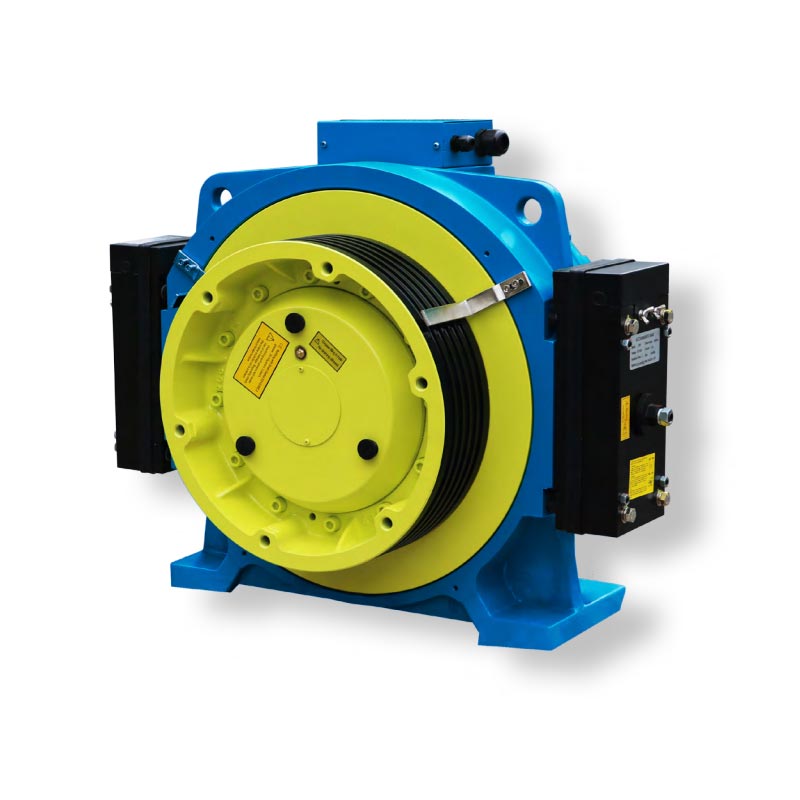

WJC-E စီးရီးစက်များ

စွမ်းဆောင်ရည်	320 ကီလိုဂရမ် - 1000 ကီလိုဂရမ်
ခြုံ	လုံးချင်းခြုံ
ရဟတ်	ပြင်ပရဟတ်
ဖြတ်တောက်ခြင်း။	U
Foot Pad Flatness-	< 0.5 မီလီမီတာ
ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်	IP40
လျှပ်ကာအတန်း	F
ဝင်ရိုးစွန်းများ	20 \| 30 \| ၃၂
Duty Cycle	S5-40%
Motor Rated Voltage	AC380V
ဘရိတ်	ပိတ်ဆို့သည်။
ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း	DC110V

ဘရိတ်အတွက် full-wave rectification power source

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် KW	အဆင့်သတ်မှတ်ထားသော လက်ရှိ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Sheave Diameter မီလီမီတာ	ဝင်ရိုးစွန်းများ 2p	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ထောင့်ဖြတ်	Groove Angle	လှည့်ပတ်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	အဝေးမှ ဖြန့်ချိသည်။	Inertia ကီလိုဂရမ် m^2	အလေးချိန် ကီလိုဂရမ်
WJC-320-100	320	1.0	2.1	6.5	116	19.3	330	20	175	4-Φ8	12	β=90°	γ=30°	၂:၁	1500	Y	Y	1.92	195
WJC-450-100	450	1.0	3.0	8.5	116	19.3	330	20	247	4-Φ8	12	β=90°	γ=30°	၂:၁	1500	Y	Y	1.92	195

WJC-450-150		1.5	4.5	13.0	174	28.9
WJC-450-160		1.6	4.8	13.0	185	30.8
WJC-450-175		1.75	5.3	13.0	203	33.8
WJC-630-100-E(320)	630	1.0	4.3	11.0	119	31.8	320	32	340	5-Φ8	12	β=90°	γ=30°	၂:၁	2000	Y	Y	1.89	240
WJC-630-150-E(320)		1.5	6.4	16.5	179	47.7
WJC-630-160-E(320)		1.6	6.8	16.5	191	50.9
WJC-630-175-E(320)		1.75	7.4	16.5	209	55.7
WJC-630-200-E(320)		2.0	8.5	19.0	239	63.7
WJC-630-250-E(320)		2.5	10.6	22.0	298	79.6
WJC-630-100-E	630	1.0	4.3	11.0	95	25.3	400	32	432	4-Φ10	16	β=95°	γ=30°	၂:၁	2000	Y	Y	2.24	245
WJC-630-150-E		1.5	6.4	16.5	143	38.1			425
WJC-630-160-E		1.6	6.8	16.5	153	40.8
WJC-630-175-E		1.75	7.4	16.5	167	44.5			423
WJC-630-200-E		2.0	8.5	20.0	191	50.9				5-Φ10					3000			3.45	305
WJC-630-250-E		2.5	10.6	24.0	239	63.7
WJC-800-100-E	800	1.0	5.4	12.0	95	23.8	400	30	543	5-Φ10	16	β=95°	γ=30°	၂:၁	3000	Y	Y	3.48	268
WJC-800-150-E		1.5	8.1	20.0	143	35.8			540
WJC-800-160-E		1.6	8.6	20.0	153	38.3			537
WJC-800-175-E		1.75	9.6	20.0	167	41.8			549
WJC-800-200-E		2.0	11.0	25.0	191	50.9		32	550									3.77	310
WJC-800-250-E		2.5	13.8	30.0	239	63.7
WJC-1000-100-E	1000	1.0	6.1	15.0	95	23.8	400	30	610	5-Φ10	16	β=95°	γ=30°	၂:၁	3000	Y	Y	3.48	276
WJC-1000-150-E		1.5	9.2	26.0	143	35.8
WJC-1000-160-E		1.6	10.7	26.0	153	38.3			665
WJC-1000-175-E		1.75	11.7	26.0	167	41.8			669
WJC-1000-200-E		2.0	13.3	30.0	191	50.9		32	665	6-Φ10								3.77	320
WJC-1000-250-E		2.5	16.6	36.0	239	63.7

ပုံကြည့်ရန် နှိပ်ပါ။

မှတ်စုများ-
1. ဘရိတ်ကောက်/ကိုင်ထားသော ဗို့အားသည် DC110V ဖြစ်သည်။ ဗို့အားခလုတ် မလိုအပ်ပါ။
2. လက်ကျန်အချိုးသည် 0.45 ~ 0.5 ဖြစ်သည်။
3.Regen drive လျှောက်လွှာကို ကျေးဇူးပြု၍ ကျွန်ုပ်တို့နှင့် တိုင်ပင်ပါ၊ ထို့နောက် မှတ်စုများဖြင့် မှာယူပါ။

ပုံကြမ်းရေးဆွဲခြင်း အတိုင်းအတာ

စွမ်းရည် ((ကီလို)၊	မြန်နှုန်း(m/s)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	H2	H3	H4
320	1.0	330	57.5	146	25	210	275	90	190	390	260	460	148	640	220	477	30	176
450	၁.၀-၁.၇၅
630	၁.၀-၂.၅	320	76	145	34.5	204	290	90	220	500	350	560	118	724	285	591	30	204
	၁.၀-၁.၇၅	400			27.5	207.5	300	115			366		134	794		622	25	233
	2.0-2.5				29.5			90						806			30
800	၁.၀-၁.၇၅				27.5			115						794			25
	2.0-2.5				29.5			90						806			30
1000	၁.၀-၁.၇၅				27.5			115						794			25
	2.0-2.5		84		29.5		316	90						806			30

WJC-E စီးရီးစက်များ

စွမ်းဆောင်ရည်	1150kg-1600 kg
ခြုံ	လုံးချင်းခြုံ
ရဟတ်	ပြင်ပရဟတ်
Foot Pad Flatness	< 0.5 မီလီမီတာ
ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်	IP40
လျှပ်ကာအတန်း	F
ဝင်ရိုးစွန်းများ	30 \| ၃၂
Duty Cycle	S5-40%
Motor Rated Voltage	AC380V
ဘရိတ်	ပိတ်ဆို့သည်။
ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း	DC110V

ဘရိတ်အတွက် full-wave rectification power source

ပုံကြမ်းရေးဆွဲခြင်း အတိုင်းအတာ

စွမ်းရည် (ကီလိုဂရမ်)	မြန်နှုန်း(m/s)	ΦP	D1	D2	D3	D4	D5	D6	D7	W1	W2	W3	W4	W5	H1	H2	H3	H4
1150	၁.၀-၁.၇၅	400	84	145	29.5	207.5	316	90	220	500	366	560	134	806	285	622	30	233
1150	2.0-2.5				26.5	239.5	350		190				110	782				235
1250	၁.၀-၂.၅
1350	၁.၀-၂.၅		101.5		31	234	372		210		380		134	840		625	25	233
1600	၁.၀-၂.၅

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် kW	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Sheave Diameter မီလီမီတာ	ဝင်ရိုးစွန်းများ 2p	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ဖြတ် ထောင့်	Groove Angle	လှည့်ပတ်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	အဝေးမှ ဖြန့်ချိသည်။	Inertia kgm^2	အလေးချိန် ကီလိုဂရမ်
WJC-1150-100-EH	1150	1.0	7.0	16.5	95	25.3	400	32	702	6-Φ10	16	β=95°	γ=30°	၂:၁	3000	Y	Y	3.77	320
WJC-1150-150-EH		1.5	10.5	27.5	143	38.1
WJC-1150-160-EH		1.6	11.2	27.5	153	40.8
WJC-1150-175-EH		1.75	12.3	27.5	167	44.5
WJC-1150-200-E		2.0	15.3	33.5	191	47.8		30	763						3500	370
WJC-1150-250-4		2.5	19.1	41.5	239	59.8		30	763						3500	370
WJC-1250-100-E	1250	1.0	8.3	19.0	95	23.8	400	30	830	6-Φ10	16	β=95°	γ=30°	၂:၁	3500	Y	Y	3.77	370
WJC-1250-150-E		1.5	12.4	32.0	143	35.8
WJC-1250-160-E		1.6	13.3	32.0	153	38.3
WJC-1250-175-E		1.75	14.5	32.0	167	41.8
WJC-1250-200-E		2.0	16.6	36.0	191	47.8
WJC-1250-250-E		2.5	20.8	44.0	239	59.8
WJC-1350-100-E	1350	1.0	8.9	22.0	95	23.8	400	30	898	8-Φ10	16	β=95°	γ=30°	၂:၁	4500	Y	Y	4.80	410
WJC-1350-150-E		1.5	13.4	36.0	143	35.8
WJC-1350-160-E		1.6	14.4	36.0	153	38.3
WJC-1350-175-E		1.75	15.7	36.0	167	41.8
WJC-1350-200-E		2.0	18.0	41.0	191	47.8
WJC-1350-250-E		2.5	22.5	51.0	239	59.8
WJC-1600-100-E	1600	1.0	10.3	25.0	95	23.8	400	30	1040	8-Φ10	16	β=95°	γ=30°	၂:၁	4500	Y	Y	4.80	420
WJC-1600-150-E		1.5	15.6	41.0	143	35.8
WJC-1600-160-E		1.6	16.7	41.0	153	38.3
WJC-1600-175-E		1.75	18.2	41.0	167	41.8
WJC-1600-200-E		2.0	20.8	48.0	191	47.8
WJC-1600-250-E		2.5	26.0	60.0	239	59.8

ပုံကြည့်ရန် နှိပ်ပါ။

မှတ်စုများ-
1. ဘရိတ်ကောက်/ကိုင်ထားသော ဗို့အားမှာ DC110V ဖြစ်သည်။ ဗို့အားခလုတ် မလိုအပ်ပါ။
2. လက်ကျန်အချိုးသည် 0.45~0.5 ဖြစ်သည်။
3. Regen drive လျှောက်လွှာကို ကျေးဇူးပြု၍ ကျွန်ုပ်တို့နှင့် တိုင်ပင်ပါ၊ ထို့နောက် မှတ်စုများဖြင့် မှာယူပါ။
4. WJC-1150-EH စီးရီး အမြင့်ဆုံး ခရီးသွား အမြင့် 60 မီတာ။

WJC-E (480mm SHEAVE) စီးရီးစက်များ

စွမ်းဆောင်ရည်	800kg-2500kg
ခြုံ	လုံးချင်းခြုံ
ရဟတ်	ပြင်ပရဟတ်
ဖြတ်တောက်ခြင်း။	U
Foot Pad Flatness	< 0.5 မီလီမီတာ
ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်	IP40
လျှပ်ကာအတန်း	F
ဝင်ရိုးစွန်းများ	30
Duty Cycle	S5-40％ \| 30%
Motor Rated Voltage	AC380V
ဘရိတ်	ပိတ်ဆို့သည်။
ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း	DC110V

ဘရိတ်အတွက် full-wave rectification power source

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် kW	လက်ရှိ အဆင့်သတ်မှတ်ထားသည်။ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Dia. ၏ ကောက်လှိုင်း မီလီမီတာ	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ဖြတ် ထောင့်	Groove Angle	ကြိုးခုန်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	Romote ဖြန့်ချိခြင်း။	Inertia ကီလိုဂရမ် m^2	အလေးချိန် ကီလိုဂရမ်
WJC-1600-100-E(480)	1600	1.0	10.6	25.0	80	19.9	480	1277	7xΦ12	18	β=95°	γ=30°	၂:၁	6000	Y	N	9.0	645
WJC-1600-150-E(480)		1.5	16.0	42.0	119	29.8
WJC-1600-160-E(480)		1.6	17.0		127	31.8
WJC-1600-175-E(480)		1.75	18.6		139	34.8
WJC-1600-200-E(480)		2.0	21.3	47.0	159	39.8
WJC-1600-250-E(480)		2.5	26.6	58.0	199	49.7
WJC-2000-100-E (480)	2000	1.0	13.3	29.0	80	19.9	480	1596	7xΦ12	18	β=95°	γ=30°	၂:၁	6000	Y	N	9.0	645
WJC-2000-150-E (480)		1.5	20.0	50.0	119	29.8
WJC-2000-16O-E(480)		1.6	21.3		127	31.8
WJC-2000-175-E(480)		1.75	23.3		139	34.8
WJC-2000-200-E (480)		2.0	26.6	57.0	159	39.8												660
★WJC-2500-100-E (480)	2500	1.0	15.2	34.0	80	19.9	480	1829	7xΦ12	18	β=95°	γ=30°	၂:၁	6000	Y	N	9.0	660
★WJC-2500-150-E(480)		1.5	22.9	63.0	119	29.8
★WJC-2500-160-E(480)		1.6	24.4		127	31.8
★WJC-2500-175-E(480)		1.75	26.7		139	34.8
★WJC-2500-200-E(480)		2.0	30.5	70.0	159	39.8
★WJC-2500-200-E(480)	5000	0.5	15.2	34.0	80	19.9	480	1829	7xΦ12	18	β=95°	γ=30°	၄:၁	6000	Y	N	9.0	660
★WJC-2500-200-E(480)		1.0	30.5	70.0	159	39.8
WJC-1600-50-E (480)	800	1.0	5.3	12.5	40	9.9	480	1277	7xΦ12	18	β=95°	γ=30°	၁:၁	6000	Y	N	9.0	645
WJC-1600-75-E(480)		1.5	8.0	20.2	60	14.9
WJC-1600-80-E(480)		1.6	8.5		64	15.9
WJC-1600-88-E(480)		1.75	9.3		70	17.4
WJC-1600-100-E(480)		2.0	10.6	25.0	80	19.9
WJC-1600-125-E(480)		2.5	13.3	28.8	99	24.9
WJC-2000-50-E (480)	1000	1.0	6.1	16.0	40	9.9	480	1463	7-Φ12	18	β=95°	γ=30°	၁:၁	6000	Y	N	9.0	645
WJC-2000-75-E(480)		1.5	10.0	27.0	60	14.9		1596
WJC-2000-80-E(480)		1.6	10.6		64	15.9
WJC-2000-88-E(480)		1.75	11.6		70	17.4
WJC-2000-100-E (480)		2.0	13.3	29.0	80	19.9
WJC-2000-125-E(480)		2.5	16.6	37.5	99	24.9

ပုံကြည့်ရန် နှိပ်ပါ။

1. ဘရိတ်ကောက်/ကိုင်ထားသော ဗို့အားသည် DC110V ဖြစ်သည်။ ဗို့အားခလုတ် မလိုအပ်ပါ။
2. လက်ကျန်အချိုးသည် 0.45 ~ 0.5 ဖြစ်သည်။
3. "နှင့်အတူ★"အမှတ်အသား၊ တာဝန်လည်ပတ်မှုမှာ S5-30% ဖြစ်သည်။
4.Regen drive လျှောက်လွှာကို ကျေးဇူးပြု၍ ကျွန်ုပ်တို့နှင့် တိုင်ပင်ပါ၊ ထို့နောက် မှတ်စုများဖြင့် မှာယူပါ။

WJC-E (520mm SHEAVE) စီးရီးစက်များ

စွမ်းဆောင်ရည်	800kg-2000kg
ခြုံ	လုံးချင်းခြုံ
ရဟတ်	ပြင်ပ Rotor
ဖြတ်တောက်ခြင်း။	U
Foot Pad Flatness	< 0.5 မီလီမီတာ
ကာကွယ်မှုအဆင့်သတ်မှတ်ချက်	IP40
လျှပ်ကာအတန်း	F
ဝင်ရိုးစွန်းများ	30
Duty Cycle	S5-40%
Motor Rated Voltage	AC380V
ဘရိတ်	ပိတ်ဆို့သည်။
ဗို့အား ကောက်ယူခြင်း/ကိုင်ဆောင်ခြင်း	DC110V

ဘရိတ်အတွက် full-wave rectification power source

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် KW	အဆင့်သတ်မှတ်ထားသော လက်ရှိ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Dia. ၏ ကောက်လှိုင်း မီလီမီတာ	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ထောင့်ဖြတ်	Groove Angle	ကြိုးခုန်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	Romote ဖြန့်ချိခြင်း။	Inertia ကီလိုဂရမ် m^2	အလေးချိန် ကီလိုဂရမ်
WJC-1600-100-E(520)	1600	1.0	10.6	25.0	73	18.4	520	1384	6xΦ13	20	β=95°	γ=30°	၂:၁	6000	Y	N	9.0	645
WJC-1600-150-E(520)		1.5	16.0	42.0	110	27.5
WJC-1600-160-E(520)		1.6	17.0		118	29.4
WJC-1600-175-E(520)		1.75	18.6		129	32.1
WUJC-1600-200-E(520)		2.0	21.3	47.0	147	36.7
WJC-1600-250-E(520)		2.5	26.6	58.0	184	45.9												660
WJC-1600-300-E(520)		3.0	31.9	68.0	220	55.1												660
WJC-2000-100-E(520)	2000	1.0	13.3	29.0	73	18.4	520	1729	6xΦ13	20	β=95°	γ=30°	၂:၁	6000	Y	N	9.0	660
WJC-2000-150-E(520)		1.5	20.0	50.0	110	27.5
WJC-2000-160-E(520)		1.6	21.3		118	29.4
WJC-2000-175-E(520)		1.75	23.3		129	32.1
WJC-1600-50-E(520)	800	1.0	5.3	12.5	37	9.2	520	1384	6xΦ13	20	β=95°	γ=30°	၁:၁	6000	Y	N	9.0	645
WJC-1600-75-E(520)		1.5	8.0	20.2	55	13.8
WJC-1600-80-E(520)		1.6	8.5		59	14.7
WJC-1600-88-E(520)		1.75	9.3		64	16.1
WJC-1600-100-E(520)		2.0	10.6	25.0	73	18.4
WJC-1600-125-E(520)		2.5	13.3	28.8	92	23.0
WJC-2000-50-E(520)	1000	1.0	6.1	16.0	37	92	520	1585	6xΦ13	20	β=95°	γ=30°	၁:၁	6000	Y	N	9.0	660
WJC-2000-75-E(520)		1.5	10.0	27.0	55	13.8		1729
WJC-2000-80-E(520)		1.6	10.6		59	14.7
WJC-2000-88-E(520)		1.75	11.6		64	16.1
WJC-2000-100-E(520)		2.0	13.3	29.0	73	18.4
WJC-2000-125-E(520)		2.5	16.6	37.5	92	23.0
