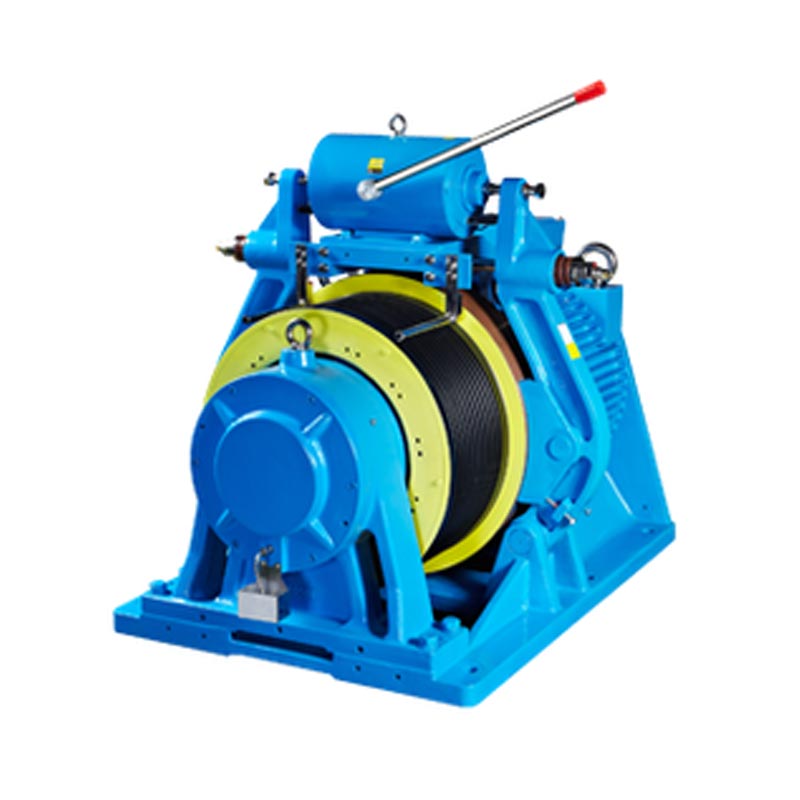

WTYF2/SWTYF2 MR မြန်နှုန်းမြင့် ဓာတ်လှေကား

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် KW	အဆင့်သတ်မှတ်ထားသော လက်ရှိ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Sheave Diameter မီလီမီတာ	ဝင်ရိုးစွန်းများ 2p	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ထောင့်ဖြတ်	Groove Angle	ကြိုးခုန်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	အဝေးမှ ဖြန့်ချိသည်။	Inertia ကီလိုဂရမ် m^2	အလေးချိန် ကီလိုဂရမ်
WTYF2-1000-300	1000	3.0	20.8	44.0	220	36.7	520	20	899	4-Φ13	17	β=0°	γ=25°	၂:၁	၁၂၀၀၀	Y	N	10.10	၁,၀၅၀
WTYF2-1000-350		3.5	24.2	51.0	257	42.8
WTYF2-1000-400		4.0	27.7	60.0	294	49.0
WTYF2-1150-300	1150	3.0	23.9	51.0	220	36.7	520	20	၁,၀၃၄	4-Φ13	17	β=0°	γ=25°	၂:၁	၁၂၀၀၀	Y	N	10.10	၁,၀၅၀
WTYF2-1150-350		3.5	27.8	58.0	257	42.8
WTYF2-1150-400		4.0	31.8	66.0	294	49.0
WTYF2-1250-300	1250	3.0	25.9	56.0	220	36.7	520	20	၁,၁၂၄	4-Φ13	17	β=0°	γ=25°	၂:၁	၁၂၀၀၀	Y	N	10.90	၁,၁၅၀
WTYF2-1250-350		3.5	30.3	64.0	257	42.8
WTYF2-1250-400		4.0	34.6	73.0	294	49.0
WTYF2-1350-300	1350	3.0	28.0	60.0	220	36.7	520	20	၁,၂၁၄	4-Φ13	17	β=0°	γ=25°	၂:၁	၁၂၀၀၀	Y	N	10.90	၁,၁၅၀
WTYF2-1350-350		3.5	32.7	69.0	257	42.8
WTYF2-1350-400		4.0	37.4	78.0	294	49.0
WTYF2-1600-300	1600	3.0	33.2	70.0	220	36.7	520	20	၁,၄၃၉	4-Φ13	17	β=0°	γ=25°	၂:၁	၁၂၀၀၀	Y	N	12.20	၁,၂၅၀
WTYF2-1600-350		3.5	38.7	80.0	257	42.8
WTYF2-1600-400		4.0	44.3	92.0	294	49.0

ပုံကြည့်ရန် နှိပ်ပါ။

မှတ်စုများ-
1.Brake များသည် AC220V နှင့် DC220V တို့ကို ရွေးချယ်နိုင်သည်၊ အခြားဘရိတ်ဗို့အား ကျေးဇူးပြု၍ အင်ဂျင်နီယာများနှင့် တိုင်ပင်ပါ။
2.AC ဘရိတ်ကို controller တပ်ဆင်ထားပြီး၊ step-down transformer မလိုအပ်ပါ။ DC ဘရိတ်သည် ဗို့အား ကိုင်ဆောင်ထားသော ဗို့အား၏ 50% ဖြစ်ကြောင်း အာမခံရန်အတွက် ကက်ဘိနက်အတွင်း အဆင့်ဆင့်ဆင်းထားသော ထရန်စဖော်မာ လိုအပ်သည်။

မော်ဒယ်	စွမ်းဆောင်ရည် ကီလိုဂရမ်	ဓာတ်လှေကားအမြန်နှုန်း ဒေါ်	အဆင့်သတ်မှတ်ထားသော ရလဒ် KW	အဆင့်သတ်မှတ်ထားသော လက်ရှိ A	အဆင့်သတ်မှတ်ထားသော မြန်နှုန်း rpm	အကြိမ်ရေ Hz	Sheave Diameter မီလီမီတာ	ဝင်ရိုးစွန်းများ 2p	Torque ကမ္မဿကာ	ကြိုးများ	Groove Dist မီလီမီတာ	ထောင့်ဖြတ်	Groove Angle	ကြိုးခုန်ခြင်း။	Shaft Load ကီလိုဂရမ်	လက်ကိုင်ဘီး	Remole ဖြန့်ချိခြင်း။	Inertia ကီလိုဂရမ် m^2	အလေးချိန် ကီလိုဂရမ်
WTYF2-2000-300	2000	3.0	41.5	92	220	36.7	520	20	1799	၆-Φ၁၃	17	β=0°	γ=25°	၂:၁	၁၅၀၀၀	N	N	18.8	1550
WTYF2-2000-350		3.5	48.4	106	257	42.9
WTYF2-2000-400		4.0	55.3	121	294	49.0
WTYF2-2500-300	2500	3.0	51.9	121	179	47.7	640	32	2767	5-Φ16	20	β=0°	γ=25°	၂:၁	၂၀၀၀၀	N	N	29.5	2400
WTYF2-2500-350		3.5	60.5	140	209	55.7
WTYF2-2500-400		4.0	69.2	162	239	63.7
WTYF2-3000-300	3000	3.0	62.3	145	179	47.7	640	32	3320	6-Φ16	20	β=0°	γ=25°	၂:၁	၂၀၀၀၀	N	N	31	2480
WTYF2-3000-350		3.5	72.6	170	209	55.7
WTYF2-3000-400		4.0	83.0	195	239	63.7
WTYF2-3600-300	3600	3.0	74.7	179	179	47.7	640	32	3985	6-Φ16	20	β=0°	γ=25°	၂:၁	၂၀၀၀၀	N	N	34.1	2600
WTYF2-3600-350		3.5	87.2	195	209	55.7
WTYF2-3500-400		4.0	99.6	236	239	63.7
WTYF2-4000-300	4000	3.0	76.1	178	179	47.7	640	32	4058	6-Φ16	20	β=0°	γ=25°	၂:၁	၂၀၀၀၀	N	N	34.1	2600
WTYF2-4000-350		3.5	88.8	208	209	55.7
WTYF2-4000-400		4.0	101.5	240	239	63.7
SWTYF2-1000-100	1000	3.0	19.6	56	110	18.4	520	20	1699	၆-Φ၁၃	17	β=0°	γ=25°	၁:၁	၁၅၀၀၀	N	N	18.8	1550
SWTYF2-1000-350		3.5	22.9	56	129	21.4
SWTVF2-1000-400		4.0	26.1	64	147	24.5
SWTYF2-1000-500		5.0	32.7	88	184	30.6
SWTYF2-1000-600		6.0	39.2	88	220	36.7
SWTYF2-1150-300	1150	3.0	22.5	64	110	18.4	520	20	1953	၆-Φ၁၃	17	β=0°	γ=25°	၁:၁	၁၅၀၀၀	N	N	18.8	1550
SWTYF2-1150-350		3.5	26.3	64	129	214
SWTYF2-1150-400		4.0	30.1	74	147	24.5
SWTYF2-1150-500		5.0	37.6	102	184	30.6
SWTYF2-1150-600		6.0	45.1	102	220	36.7
SWTYF2-1250-100	1250	3.0	24.5	70	110	18.4	520	20	2123	၆-Φ၁၈	7	β=0°	γ=25°	၁:၁	၁၅၀၀၀	N	N	18.8	1550
SWTYF2-1250-350		3.5	28.6	70	129	21.4
SWTVF2-1250-400		4.0	32.7	80	147	24.5
SWTYF2-1250-500		5.0	40.9	98	149	39.8	640	32	2613	5-Φ16	20				၂၀၀၀၀			29.5	2400
SWTYF2-1250-600		6.0	49.0	112	179	47.8
SWTYF2-1350-300LS	1350	3.0	26.5	64	90	23.9	640	32	2822	5-Φ16	20	β=0°	γ=25°	၁:၁	၂၀၀၀၀	N	N	29.5	2400
SWTYF2-1350-350LS		3.5	30.9	76	104	27.9
SWTYF2-1350-400LS		4.0	35.3	86	119	31.8
SWTYF2-1350-500		5.0	44.1	105	149	39.8
SWTYF2-1350-600		6.0	52.9	120	179	47.8
SWTYF2-1600-300	1600	3.0	31.4	75	90	23.9	640	32	3345	6-Φ16	20	β=0°	γ=25°	၁:၁	၂၀၀၀၀	N	N	31	2480
SWTYF2-1600-350		3.5	36.6	88	104	27.9
SWTYF2-1600-400		4.0	41.8	100	119	31.8
SWTYF2-1600-500		5.0	52.3	124	149	39.8
SWTYF2-1600-600		6.0	62.7	146	179	47.8
SWTYF2-1600-700		7.0	73.2	160	200	53.2	670		3502						၃၀၀၀၀	N	N	37.8	3050
SWTYF2-1600-800		8.0	83.7	180	228	60.8
SWTYF2-2000-300	2000	3.0	39.2	90	86	22.8	670	32	4377	6-Φ16	20	β=0°	γ=25°	၁:၁	၃၀၀၀၀	N	N	37.8	3050
SWTYF2-2000-350		3.5	45.7	102	100	26.6
SWTYF2-2000-403		4.0	52.3	120	114	30.4
SWTYF2-2000-500		5.0	65.3	148	143	38.0
SWTYF2-2000-500		6.0	78.4	180	171	45.6
SWTYF2-2000-700		7.0	91.5	210	200	53.2
SWTYF2-2000-800		8.0	104.5	235	228	60.8

ပုံကြည့်ရန် နှိပ်ပါ။

စွမ်းရည် (ကီလိုဂရမ်)	ဓာတ်လှေကားအမြန်နှုန်း(m/s)	ကြိုးခုန်ခြင်း။	D1	D2	D3	D4	D5	ရုပ်ဆင်းရုပ်	W1	W2	W3	W4	H1	H2	H3	Φd2
2000	၃.၀-၄.၀	၂:၁	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
၂၅၀၀-၄၀၀၀	၃.၀-၄.၀	၂:၁	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
၁၀၀၀-၁၁၅၀	3.0-6.0	၁:၁	326.5	145	530	794.5	1000	520	450	670	750	965	1000	360	40	26
1250	၃.၀-၄.၀
1250	၅.၀-၆.၀	၁:၁	411.5	340	640	1200	1350	640	260	822	912	1130	1200	444	50	34
၁၃၅၀-၁၆၀၀	3.0-6.0
1600	၇.၀-၈.၀	၁:၁	427.5	450	670	1340	1600	670	286	870	965	1104	1210	454	50	34
2000	3.0-8.0

မှတ်စုများ-
1.WTYF2-4000 စီးရီး လက်ကျန်အချိုးသည် 0.45~0.5 ဖြစ်သည်။
2.AC ဘရိတ်ကို controller တပ်ဆင်ထားပြီး၊ step-down transformer မလိုအပ်ပါ။ DC ဘရိတ်သည် ဗို့အား ကိုင်ဆောင်ထားသော ဗို့အား၏ 50% ဖြစ်ကြောင်း အာမခံရန်အတွက် ကက်ဘိနက်အတွင်း အဆင့်ဆင့်ဆင်းထားသော ထရန်စဖော်မာ လိုအပ်သည်။
